振弦式土壓力感應器
| 規格 | 9810 系列振弦式土壓力感應器 | 單位 | |
| 型號 | 9810 | 9810S | |
| 外徑x高度 | 156x25 | 110x25 | mm |
| 重量 | 2550 | 1450 | g |
| 量測范圍 | 350 / 700 / 1000 / 2000 / 5000 / 10000(10MPa) | kPa | |
| 最大量測范圍 | 額定量測范圍 x 1.2倍 | ||
| 精度 | ±0.1 | %FS | |
| 解析度 | 0.025 | ||
| 操作溫度 | -20～80 | ℃ | |
| 電纜線材質 | 4芯雙絞線 / 22 AWG / 鋁箔遮蔽 / 銅網隔離 / PE絕緣 / PVC外被 | ||
| 本體材質 | SUS304 不銹鋼 | ||
| 對應測讀器型號 | VW405 / VW406 / SD101 / FD101 / FD404 / 9020 | | |
產品介紹
優勢特點
應用范圍
選購說明

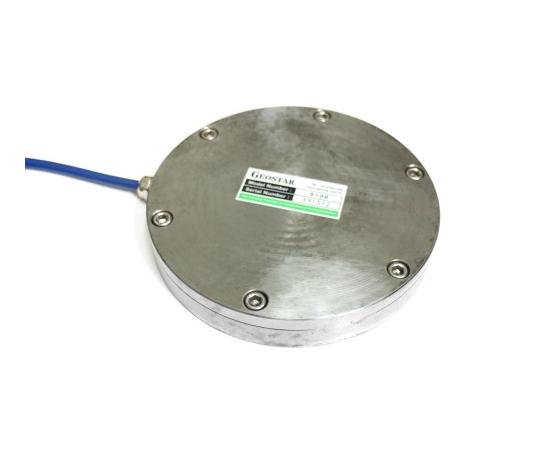

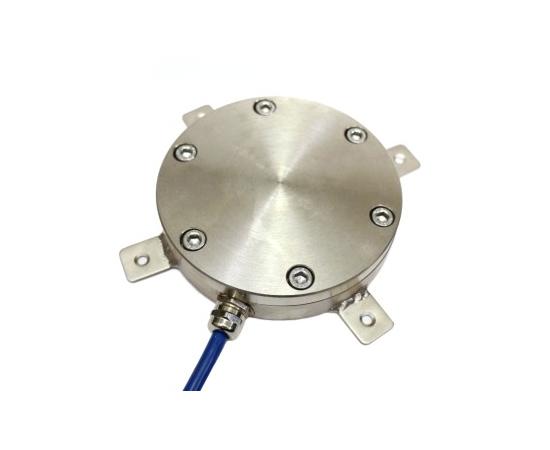

Model 9810 系列振弦式土壓力感應器由兩片圓形不銹鋼板以六角螺絲固定結合，內部以氮?dú)馓畛湟员苊庋趸⒀娱L其使用壽命。
儀器安裝在待測體下方的土體中，由訊號電纜將感應器頻率訊號傳輸?shù)阶詣踊浵到y(tǒng)或由監測人員持?jǐn)y帶式測讀器(如VW405振弦式測讀器)手動量測，量測到的頻率數據經代入公式后可以精準計算出受測土壓力。
- 高防水密封性。
- 儀器適合連接自動化集錄系統。
- 測量范圍廣(有大、中、小壓力量程供選擇)。
- 土壓計扁平的外型具有很小的剖面，使拱效應影響達到最小。
- 儀器具備高精準度，并有良好的長期穩定性。
- 準確性不受電纜線長度影響，可延長超過1000m。
| 產品型號 | 品名 | 單位 | 備注 |
| VW405 | 手持式振弦測讀儀 | 臺 | 可搭配多項振弦式儀器測讀 |
| VW406 | 手持式振弦測讀儀 | 臺 | 具備多弦測量功能，可搭配多項振弦式儀器測讀 |
| SD101 | 振弦自記式集錄器 | 臺 | 設定后可依自訂頻率紀錄讀值及溫度資料 |
| 9020 | 自動化主機 | 套 | 資料云端即時傳輸，并可搭配多項儀器同時監測 |
| 3010 | PVC訊號電纜 | m | Φ6.3mm_4芯雙絞22AWG(PE-PVC鋁箔各隔) |
Model 9810 系列振弦式土壓力感應器主要用于監測土壓力的變化，包括：
- 擋土墻、橋墩、混凝土結構的壓力監測。
- 隧道、開挖基地、基礎的壓力監測。
- 水庫、水壩、堤防的壓力監測。
- 掩埋場、回填體的壓力監測。
