3D裂縫計
| 規格 | 9490 3D裂縫計 | 單位 | ||
| 型號 | 9490-1 | 9490-2 | 9490-3 | |
| 說明 | 公塊 | 母塊 | 定位塊 | |
量測范圍 | 12.5 | mm | ||
本體材質 | 304不銹鋼 | |||
| 錨定端材質 | #4 鋼筋 | |||
| 錨定端 (外徑x長度) | 13x150 | mm | ||
產品介紹
優勢特點
應用范圍
選購說明
9490 3D裂縫計 (3D Crackmeter) 可簡單透過人力手動量測裂縫的三維變位量 (X軸橫向變位、Y軸直向變位及Z軸沉陷變位)。
本產品材質為304不銹鋼，具有絕佳的耐候及防腐蝕特性，適合長期裝設于戶外。
本產品可以細分為9490-1(公塊)、9490-2(母塊)及9490-3(定位塊)。
底部焊上150mm長錨定螺栓可牢固架設在待測結構物上(使用時先在裂縫兩側鉆孔(孔徑為15mm，深度約為100mm)，植入固定螺栓后灌入Epoxy環氧樹指填滿空隙再靜待其凝固硬化即可)。
根據現地條件可以采用垂直安裝或水平安裝，安裝工作完成后可使用深度規(Depth Gauge)或測微表(Dial Indicator)進行人工觀測。
| 規格 | 深度規及測微表 | 單位 | ||
量測范圍 | 50-150 | mm | ||
解析度 | 0.1 | |||
| 準確度 | 0.05 | |||
產品型號 | 品名 | 單位 | 備注 |

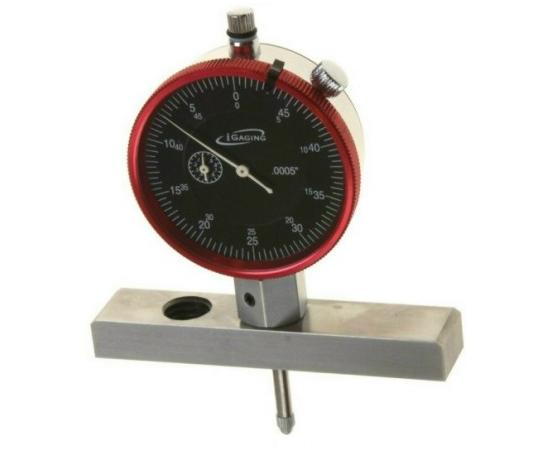

| 測微表 | 測微表 | 臺 | 50-150mm |

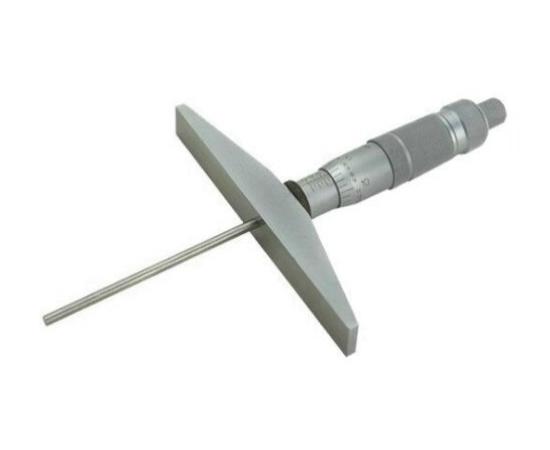

| 深度規 | 深度規 | 臺 | 50-150mm |
- 巖壁裂縫之變化長期觀測。
- 混凝土結構物裂縫監測。
- 開挖工地之裂縫及沉陷監測 。
- 水壩、堤防裂縫長期觀測。
- 連續壁、邊坡?lián)跬翂α芽p監測。
- 磚墻、石墻裂縫監測。
- 潛在隆起或沉陷區域之3D變位監測。
- 隧道裂縫監測。
