壓力計
振弦式水壓計
| 規格 | 9500 振弦式水壓計 | 單位 | |||

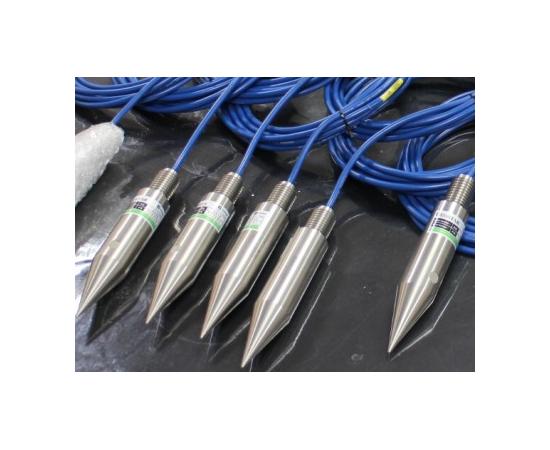

| 型號 | 9500A (標準型) | 9500B (低壓型) | 9500C (細長型) | 9500D (尖頭型) | |
| 長度 x 外徑 | 9500A 129 x 19 | 9500B 127 x 25.5 | 9500C 125 x 11.5 | 9500D 185 x 32.5 | mm |
| 量測范圍 9500A | 175、350、700、1000、2000、3000、5000、7000(7MPa) | KPa | |||
| 量測范圍 9500B | 100、175 | ||||
| 量測范圍 9500C | 350、700、1000(1MPa) | ||||
| 量測范圍 9500D | 100、175、350、700、1000(1MPa) | ||||
| 非線性 | <0.5 | %FS | |||
| 靈敏度 | 0.025 | ||||
| 精準度 | ±0.1 | ||||
| 操作溫度 | -20～80 | ℃ | |||

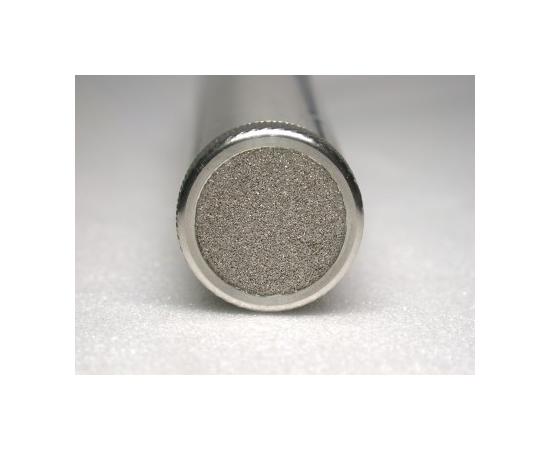

| 濾石孔徑 | 50～60 | μm | |||
| 濾石材質 | 316L不銹鋼 | ||||
| 本體材質 | 300系列不銹鋼 | ||||
| 最大量測范圍 | 額定量測范圍 x 2倍 | ||||
| 電纜線材質 | 4芯 / 22 AWG / PE絕緣 / PVC外被 | ||||

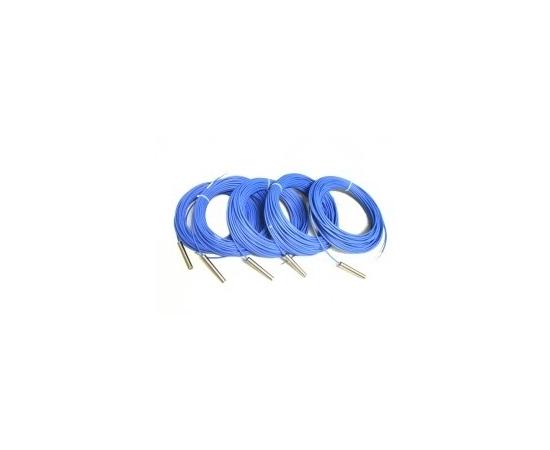

| 電纜線長度 | 3m (長度可客制化) | ||||
| 對應測讀儀 | | ||||
產品介紹
優勢特點
應用范圍
選購說明

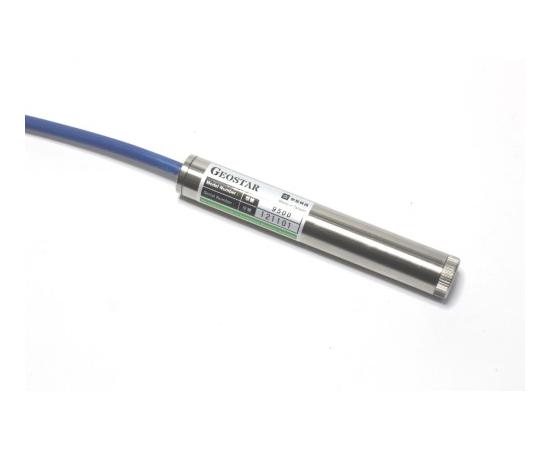

9500 振弦式水壓計由一組振弦式感應元件固定于不銹鋼圓柱體內兩端。一組電磁線圈用來激發鋼弦的振動，透過測量鋼弦的振動頻率即可以用校正系數推算出作用于感應元件上的壓力值，從而實現對地下水壓力的的監測。本產品主要用于監測諸如水利設施、基礎工程、擋土墻、水壩、堤防、深開挖基地、隧道與垃圾掩埋場等結構物的地下水壓力。
本系列產品外殼使用不銹鋼打造，具有良好的堅硬度、韌性與耐蝕性(耐強酸、耐強堿、耐鹽蝕)，可使用于堤防、魚塭、海埔新生地等嚴苛環境。
- 可以連接自動化集錄系統。
- 多重防水設計。
- 反應快速并具有良好的長期穩定性。
- 具備高精準度及高解析度，量測數據準確。
- 測值準確性不受電纜線長度影響。
- 具備防止雷擊裝置。
| 產品型號 | 品名 | 單位 | 備注 |
| VW405 | 手持式振弦測讀儀 | 臺 | 可搭配多項振弦式儀器測讀 |
| VW406 | 手持式振弦測讀儀 | 臺 | 具備多弦測量功能，可搭配多項振弦式儀器測讀 |
| SD101 | 振弦自記式集錄器 | 臺 | 設定后可依自訂頻率紀錄讀值及溫度資料 |
| 9020 | 自動化主機 | 套 | 資料云端即時傳輸，并可搭配多項儀器同時監測 |
| 3010 | PVC訊號電纜 | m | Φ6.3mm_4芯雙絞22AWG(PE-PVC鋁箔各隔) |
- 現地抽水試驗
- 建筑工地水位監測
- 河川水文監測
- 港口潮汐計算
- 油槽、水槽容量監控
- 抽水站監控系統
